建筑电气工程分部(子分部)工程划分及验收

3.4.1  建筑电气分部工程的质量验收，应按检验批、分项工程、子分部工程逐级进行验收，各子分部工程、分项工程和检验批的划分应符合本规范附录A的规定。

附录A  各子分部工程所含的分项工程和检验批

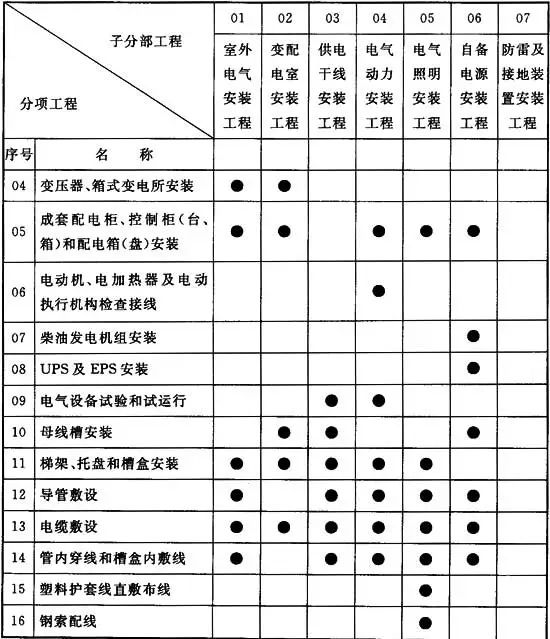

表A  各子分部工程所含的分项工程和检验批

    注：1  本表有●符号者为该子分部工程所含的分项工程；

        2  每个分项工程至少含1个及以上检验批。

3.4.2  建筑电气分部工程检验批的划分应符合下列规定：

    1  变配电室安装工程中分项工程的检验批，主变配电室应作为1个检验批；对于有数个分变配电室，且不属于子单位工程的子分部工程，应分别作为1个检验批，其验收记录应汇入所有变配电室有关分项工程的验收记录中；当各分变配电室属于各子单位工程的子分部工程时，所属分项工程应分别作为1个检验批，其验收记录应作为分项工程验收记录，且应经子分部工程验收记录汇总后纳入分部工程验收记录中。

    2  供电干线安装工程中分项工程的检验批，应按供电区段和电气竖井的编号划分。

    3  对于电气动力和电气照明安装工程中分项工程的检验批，其界区的划分应与建筑土建工程一致。

    4  自备电源和不间断电源安装工程中分项工程，应分别作为1个检验批。

    5  对于防雷及接地装置安装工程中分项工程的检验批，人工接地装置和利用建筑物基础钢筋的接地体应分别作为1个检验批，且大型基础可按区块划分成若个检验批；对于防雷引下线安装工程，6层以下的建筑应作为1个检验批，高层建筑中依均压环设置间隔的层数应作为1个检验批；接闪器安装同一屋面，应作为1个检验批；建筑物的总等电位联结应作为1个检验批，每个局部等电位联结应作为1个检验批，电子系统设备机房应作为1个检验批。

    6  对于室外电气安装工程中分项工程的检验批，应按庭院大小、投运时间先后、功能区块等进行划分。

3.4.3  当验收建筑电气工程时，应核查下列各项质量控制资料，且资料内容应真实、齐全、完整：

    1  设计文件和图纸会审记录及设计变更与工程洽商记录；

    2  主要设备、器具、材料的合格证和进场验收记录；

    3  隐蔽工程检查记录；

    4  电气设备交接试验检验记录；

    5  电动机检查(抽芯)记录；

    6  接地电阻测试记录；

    7  绝缘电阻测试记录；

    8  接地故障回路阻抗测试记录；

    9  剩余电流动作保护器测试记录；

    10  电气设备空载试运行和负荷试运行记录；

    11  EPS应急持续供电时间记录；

    12  灯具固定装置及悬吊装置的载荷强度试验记录；

    13  建筑照明通电试运行记录；

    14  接闪线和接闪带固定支架的垂直拉力测试记录；

    15  接地(等电位)联结导通性测试记录；

    16  工序交接合格等施工安装记录。

3.4.4  建筑电气分部(子分部)工程和所含分项工程的质量验收记录应无遗漏缺项、填写正确。

3.4.5  技术资料应齐全，且应符合工序要求、有可追溯性；责任单位和责任人均应确认且签章齐全。

3.4.6  检验批验收时应按本规范主控项目和一般项目中规定的检查数量和抽查比例进行检查，施工单位过程检查时应进行全数检查。

3.4.7  单位工程质量验收时，建筑电气分部(子分部)工程实物质量应抽检下列部位和设施，且抽检结果应符合本规范的规定：

    1  变配电室，技术层、设备层的动力工程，电气竖井，建筑顶部的防雷工程，电气系统接地，重要的或大面积活动场所的照明工程，以及5％自然间的建筑电气动力、照明工程；

    2  室外电气工程的变配电室，以及灯具总数的5％。

3.4.8  变配电室通电后可抽测下列项目，抽测结果应符合本规范的规定和设计要求：

    1  各类电源自动切换或通断装置；

    2  馈电线路的绝缘电阻；

    3  接地故障回路阻抗；

    4  开关插座的接线正确性；

    5  剩余电流动作保护器的动作电流和时间；

    6  接地装置的接地电阻；

    7  照度。
